Роботизированный метод зачистки нефтепромыслового оборудования от отложений с их последующей переработкой и утилизацией
Описание услуги
Группа компаний «Миррико» разработала новый метод очистки резервуаров и нефтепромыслового оборудования с последующим фазоразделением извлеченных донных отложений - мобильную автономную роботизированную установку MARTin. Роботизированная технология и оборудование позволяет проводить очистные работы без присутствия людей в резервуаре с сокращением сроков проведения работ, а переработка извлеченных нефтешламов позволяет кратно сократить объем нефтеотходов и сохранить нефтепродукт, который содержится в нефтешламе. Оборудование может применяться при очистке железнодорожных цистерн, шламонакопителей на нефтеперерабатывающих заводах, а также резервуарных парков нефтегазодобывающих компаний.
В случае необходимости ГК «Миррико» может изготавливать мобильную автономную роботизированную установку MARTin под условия и требования Заказчика для продажи с последующим гарантийным обслуживанием и обучением Заказчика правилам эксплуатации и ремонта оборудования.
Этапы работ
Преимущества услуги от ГК «Миррико»
- Минимизация сроков зачистки за счет непрерывного режима технологического процесса;
- Отсутствие необходимости в подготовке площадки;
- Минимизация количества образующихся при зачистке резервуаров отходов, что ведет к сокращению расходов на их утилизацию;
- Возможность получения дополнительных доходов за счет продажи нефтепродуктов, извлеченных из донных отложений;
- 100% безопасность в области охраны труда, промышленной, экологической безопасности населения и среды обитания;
- Высокое качество зачистки, возможность проведения огневых работ внутри резервуара;
- Возможность производить зачистку при температуре до -35 °С:
- Возможность получать информацию о ходе работ в режиме онлайн в любой точке мира.
Используемые технологии
-
Мобильная автономная роботизированная установка MARTin
Мобильная автономная роботизированная установка MARTin производства Группы компаний «Миррико» предназначена для очистки емкостей и аппаратов объемом до 50 000 м³ с последующей переработкой и утилизацией извлеченных отложений.
Установка MARTin состоит из трех блоков, каждый их которых может быть укомплектован различным оборудованием, исходя из требований и условий заказчика. Четвертый блок утилизации (обезвреживания) нефтеотходов и очистки воды находится в разработке ГК «Миррико».
Базовая модель установки включает в себя:
- Блок извлечения донных отложений и замыва внутренних поверхностей от нефтеотложений
- Модернизированный мобильный 20-футовый контейнер морского исполнения, оборудованный системами освещения, отопления и кондиционирования. Контейнер разделен на два отсека (операторную и отсек для хранения и транспортировки вспомогательного оборудования). Операторная оснащена местом для работы оператора, системами управления роботизированными устройствами, видеонаблюдения и оповещения. Отсек для хранения и транспортировки вспомогательного оборудования оснащен гидравлической станцией, местом для размещения роботизированного чистильщика и роботизированной пушки, а также вспомогательным оборудованием (шланги, гидравлический трап, насадки, расходометры и пр.) и системой КИПиА. Все оборудование сертифицировано и выполнено в пожаровзрывобезопасном исполнении.Оборудование размещается на 12-метровом прицепе и укомплектовано процессной емкостью с набором, включающим теплообменник, моющий насос, датчики уровня и др. Помещение также имеет системы освещения, отопления и кондиционирования и позволяет проводить работы при температуре от –30 до +45 °С.
- Блок очистки и переработки (фазоразделения) отложений
- Базовая комплектация состоит из набора оборудования и устройств (емкостей, гидроциклонов, дегидратора, трикантера, насосов, перемешивателей, шнековых транспортеров, электрической дизельной станции, обвязочных материалов и системы КИПиА). Все оборудование размещается в специально разработанном помещении, которое в транспортном положении имеет размеры 40-футового морского контейнера, расположенного на собственном шасси. В режиме проведения работ конструкция контейнера позволяет за 15 минут увеличить полезную площадь помещения вдвое. Помещение оборудовано системами освещения, отопления и кондиционирования и позволяет проводить работы при температуре от –30 до +45 °С.
- Блок выгрузки. Блок хранения и транспортировки дополнительного оборудования и обвязочных материалов
- Базовая комплектация состоит из модернизированного утепленного 40-футового контейнера морского исполнения, размещенного на собственном шасси. Контейнер оснащен местом для складирования и хранения дополнительного оборудования, запасных частей, ГСМ, инструмента, местами для сушки и хранения спецодежды, ИСИЗ. Помещения оборудованы системами освещения, отопления и кондиционирования и позволяют проводить работы при температуре от –30 до +45 °С.
Оборудование полностью автономное, для монтажа и запуска установки не требуется крановая или тракторная техника и подвод пара. Для работы комплекса необходимо только дизельное топливо, либо подвод электричества. Все оборудование сертифицировано и выполнено в пожаровзрывобезопасном исполнении.
- Блок извлечения донных отложений и замыва внутренних поверхностей от нефтеотложений

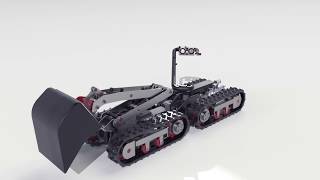

Робот MARTin
Робот MARTin
Блок извлечения донных отложений и замыва внутренних поверхностей от нефтеотложений
Спецификация
Блок очистки и переработки (фазоразделения) отложений
Спецификация
Блок выгрузки. Блок хранения и транспортировки дополнительного оборудования и обвязочных материалов
Спецификация

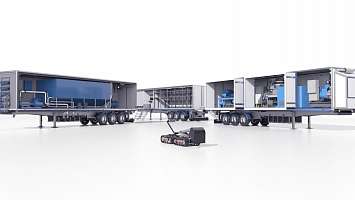

Общий вид комплекса MARTin
Опыт внедрения
Работы с применением инновационной технологии роботизированного метода зачистки проведены на:
- ОАО «Нижневартовскнефтегаз» (ТНК);
- АО «Самотлорнефтегаз»(Роснефть);
- АО «Ванкорнефть»(Роснефть);
- ОАО «Газпромнефть-ННГ»;
- ООО «Газпромнефть-Хантос»;
- АО «Сибур-Химпром»;
- ОАО «АРКТИКГАЗ»;
- «Салым Петролеум Девелопмент Н.В»;
- ОАО «Газпромнефть-ННГ» Филиал «Газпромнефть-Муравленко».
MARTin - инновационное решение для зачистки резервуаров
Видеоролик "Робот MARTin в ОАО "Газпромнефть-Ноябрьскнефтегаз"
Видеолик "MARTin на остановочном ремонте на пермской площадке СИБУРа"
MARTin - Innovative solution for no-man entry cleaning of tanks
Видеоролик "Роботизированный метод зачистки в ПАО "СИБУР Холдинг"
В «Нефтегазовой вертикали» опубликованы результаты успешных испытаний роботизированного автономного комплекса MARTin
В №6 от 2015 г. журнала «Нефтегазовая вертикаль» опубликована статья «Механизированная зачистка резервуаров от шлама.
Запатентованный MARTin
ГК «Миррико» получила патенты на инновационный способ очистки резервуаров в летний период, а также способ очистки РВС, предназначенных для хранения и транспортировки нефти и нефтепродуктов при отрицательной температуре окружающей среды, и запускает работы по производству комплексов «MARTin» для оказания услуг по зачистке резервуаров от донных нефтеотложений с их дальнейшей переработкой и утилизацией.
MARTin отлично зарекомендовал себя в остановочном ремонте на пермской площадке «Сибура»
В середине августа 2015 года специалисты ГК «Миррико» с применением собственной роботизированной установки MARTin провели успешные работы по зачистке ректификационной колонны.
Специалисты ГК «Миррико» выиграли тендер по зачистке РВС в «Газпромнефть-Муравленко»
Выигранный тендер касается зачистки РВС в Филиале «Газпромнефть-Муравленко»— крупнейшем нефтегазодобывающем предприятии Ямала, структурном подразделении ОАО «Газпромнефть - Ноябрьскнефтегаз».
